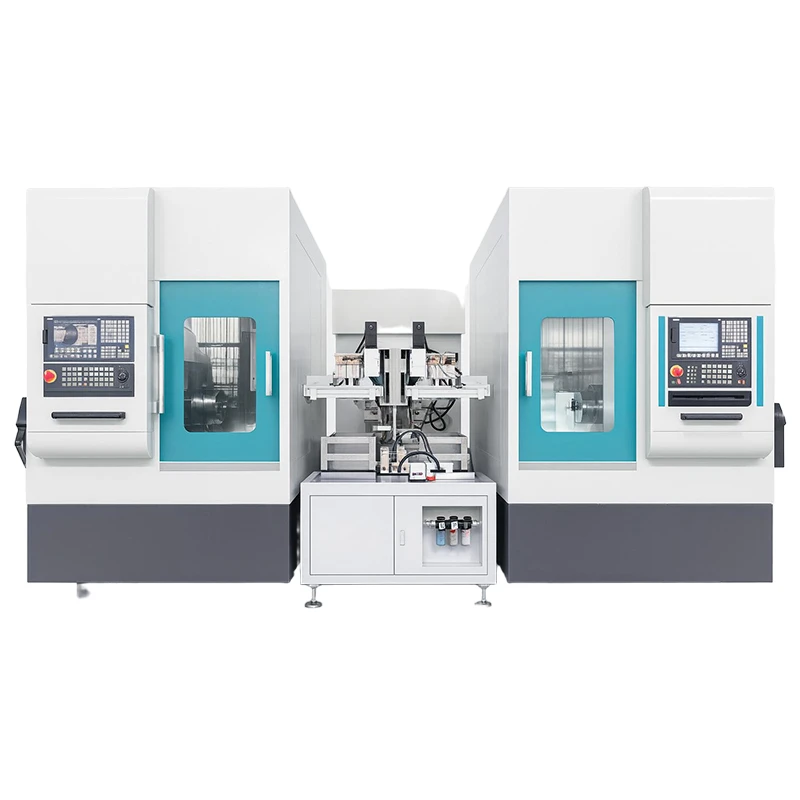

Фрезерный токарный станок с ЧПУ
Описание
Технические параметры
Обзор продукта
Mill Turn CNC — это многофункциональный обрабатывающий центр, сочетающий в себе токарные и фрезерные операции с ЧПУ в одном станке. Он предназначен для валов, фланцев, гильз, соединителей и прецизионных механических деталей, используемых в автомобильной, аэрокосмической, медицинской, энергетической и общем машиностроении.
Ключевые возможности обработки
Токарная обработка наружного и внутреннего диаметра
Выполняет наружную и внутреннюю токарные операции цилиндрических заготовок.
Лицевая обработка
Обрабатывает плоские торцевые поверхности, уступы и ступенчатые элементы.
Фрезерные операции
Обрабатывает лыски, пазы, карманы и сложные фрезерованные профили.
Бурение
Создает осевые, радиальные и смещенные-центровые отверстия за одну установку.
Постукивание
Производит внутреннюю резьбу для крепежа и сборки.
Скучный
Увеличивает и завершает существующие отверстия с улучшенной консистенцией.
Нарезка резьбы
Обработка наружной и внутренней резьбы методами токарной или фрезерной обработки.
Технические преимущества
Интегрированная конструкция токарно-фрезерной обработки- сокращает перемещение заготовок между отдельными станками.
Система электрического шпинделя обеспечивает прямую-передачу мощности с использованием меньшего количества механических компонентов.
Жесткая конструкция станка помогает сохранять устойчивость при комбинированных токарных и фрезерных операциях.
Функция многоосного-движения позволяет выполнять сложную обработку деталей за один установ.
Конструкция термостабильности сводит к минимуму влияние колебаний температуры во время длительных производственных циклов.
Автоматизация-Готовая архитектура обеспечивает интеграцию с роботизированными системами загрузки и автоматической обработки деталей.
Технические характеристики
|
Технические данные |
||
|
Диаметр поворота, макс. |
Ø250 |
мм |
|
Диаметр заготовки, макс. |
Ø200 |
мм |
|
Длина заготовки, макс. |
200 |
мм |
|
Диапазон скоростей шпинделя |
0-4000 |
об/мин |
|
Номинальная скорость главного двигателя |
2000 |
об/мин |
|
Режим передачи |
Электрический шпиндель |
|
|
Перемещение по оси X/Y(опционально)/Z - |
260/(±50)/520 |
мм |
|
X/Y (опционально)/Z - ускоренный ход оси |
20 |
м/мин |
|
Шпиндель закончился |
0.003 |
мм |
|
Точность позиционирования |
0.005 |
мм |
|
Повторите точность позиционирования |
0.003 |
мм |
Промышленные приложения
Автомобильные компоненты
Детали тормозов, трансмиссионные втулки, корпуса датчиков, валы, втулки и разъемы.
Аэрокосмические компоненты
Прецизионные валы, монтажные детали, муфты, фитинги и конструкционные соединители.
Медицинское оборудование
Компоненты хирургических инструментов, детали имплантатов, медицинские разъемы и прецизионные корпуса.
Энергетическое оборудование
Компоненты клапанов, валы насосов, уплотнительные детали, фланцы и контрольно-измерительная арматура.
Промышленное оборудование
Приводные валы, гнезда подшипников, муфты, ролики и специальные механические компоненты.
Электроника и электрика
Корпуса разъемов, корпуса датчиков, компоненты радиаторов и прецизионные фитинги.
Общая металлообработка
Токарные и фрезерованные детали по индивидуальному заказу для OEM и контрактного производства.
Варианты контроллера и компонентов
|
Компонент |
Доступные опции |
|
Контроллер ЧПУ |
ФАНУК, Сименс, Мицубиси, СИНТЕК |
|
Двигатель главного шпинделя |
Встроенный-электрический шпиндель, сервошпиндель |
|
Сервосистема |
ФАНУК, Сименс, Мицубиси, Яскава |
|
Линейные направляющие |
ХИВИН, PMI, THK |
|
ШВП |
ТХК, НСК, ФМИ |
|
Подшипники |
НСК, СКФ, ФАГ |
|
Гидравлический блок |
Тайваньская гидравлическая система, Yuken |
|
Система смазки |
Автоматическая централизованная смазка |
|
Система охлаждения |
Стандартная охлаждающая жидкость,-высокое давление |
|
Интерфейс держателя инструмента |
ВДИ, БМТ |
|
Система измерения инструмента |
Ручная настройка инструмента, автоматическая система предварительной настройки инструмента |
|
Система удаления стружки |
Конвейер для стружки, Тележка для стружки |
Параметры настройки
Настройка-на основе заготовки
- Специальные размеры патрона
- Индивидуальные решения для крепления рабочих деталей
- Конфигурация обработки-длинного вала
- Конфигурация обработки тонкостенных-деталей
- Специализированная разработка приспособлений
Интеграция автоматизации
- Интеграция автоматического устройства подачи прутка
- Портальная система загрузки
- Роботизированная погрузка и разгрузка
- Автоматическая система сбора деталей
- Возможность подключения производственной линии
Электрооборудование и соответствие требованиям
- Настройка напряжения для страны назначения
- Электрическая конструкция, соответствующая требованиям UL-
- Конфигурация, соответствующая-CE
- Многоязычный-интерфейс ЧМИ
Варианты,-ориентированные на производство
- Индивидуальные пакеты инструментов
- Устройства обнаружения деталей
- Решения для измерения деталей
- Автоматическая дверная система
- Подготовка к удаленной диагностике
